18740375975
18791863990
0917-3388336
网站首页 关于我们
产品中心
检测报告
相关新闻
生产设备
在线留言
联系我们

技术支持

当前位置:主页 > 检测报告 > 技术支持 >

航天器用钛合金氢致结构演变氢脆表征方法研究

发布时间:2021-01-30

  采用室温电化学充氢方法对航天器用 TC4 钛合金式样充氢,通过对充氢式样进行 XRD 分析,探究了不同氢含量对合金结构的影响,分析了不同氢含量的合金组织结构变化及分布情况。采用慢变速率拉伸、200h 持久加载及逐级加载等力学实验,对不同氢含量的 TC4 合金的氢脆敏感性进行了表征,发现逐级加载不仅能提供氢脆敏感性的定性结论,同时给出不同氢含量合金试样的承载载荷定量数据。

微信图片_20201201082827


  充氢工艺及对应氢含量

微信图片_20201201082831

  TC4 钛合金持久加载设定载荷

微信图片_20201201082835

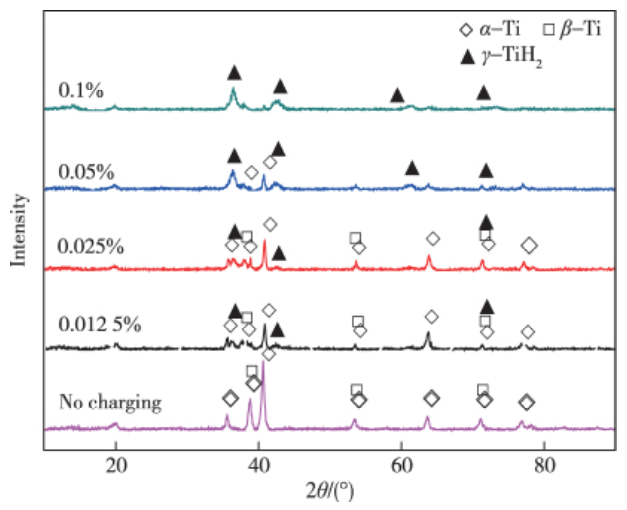

  TC4 不同氢含量下表面结构的 XRD 图谱

微信图片_20201201082840

  含氢 TC4 不同深度处结构的 XRD 图谱(a-d 氢含量依次为:0.0125%,0.025%,0.05%,0.1%)

微信图片_20201201082844

  标称0.1%充氢样品不同区域SEM 照片(a:低倍率,b:表面区域,c:过渡区域,d:芯部区域)

微信图片_20201201082851

  TC4 合金准静态拉伸力学性能

微信图片_20201201082854

  慢拉伸力学性能随氢含量的变化关系(a:屈服强度、b:抗拉强度、c:断后伸长率和 d:断面收缩率)

微信图片_20201201082857

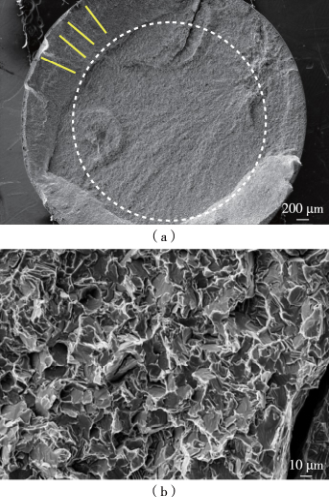

  TC4 合金断口形貌

微信图片_20201201082901

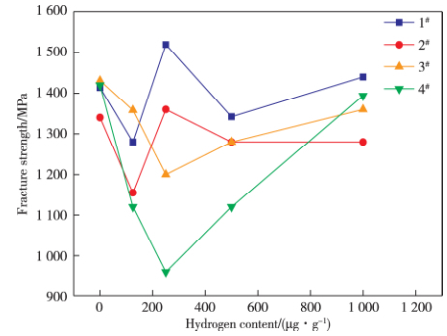

  不同标称氢含量的 TC4 合金逐级加载实验断裂强度(1# ~4# 试样每个阶梯加载时间分别为1h,2h,3h 和 4h)

来源:搜钛网

 宝鸡盛辉钛业有限公司,主营各种规格钛棒、钛加工件、钛异形件;我们钛棒的材料选用优良材质,符合标准,不偷工减料;我们钛棒的规格多样满足您的需求;我们钛棒的表面光滑、结构稳定、无凹凸、耐酸、耐碱、耐腐蚀、无裂纹。我们的目标是以优异的产品、可靠的质量、优越的终身效能费用比和有效的服务,满足顾客日益增长的需要,质量是我们的自尊心。我们的生产理念:质量至上、用户满意、精益求精、务实创新。

在线客服系统
